Станок двухстоечный тяжелый координатно-расточный 2Е470 особо высокой точности предназначен для обработки точных и точно расположенных отверстий в различных тяжелых корпусных деталях, точного фрезерования плоскостей, разметки и ряда других особо точных работ.
Характеристики
Рабочая зона (Х x Y), мм
—
1400 х 2240
Наибольшее перемещение стола продольно (X), мм
—
2000
Наибольшее поперечное перемещение вертикальной шпиндельной головки (Y), мм
—
1400
Наибольшее вертикальное перемещение горизонтальной шпиндельной головки (W), мм
—
920
Наибольшее вертикальное перемещение пиноли шпинделя (Z), мм
—
360
Наибольшее горизонтальное перемещение пиноли шпинделя (V), мм
—
360

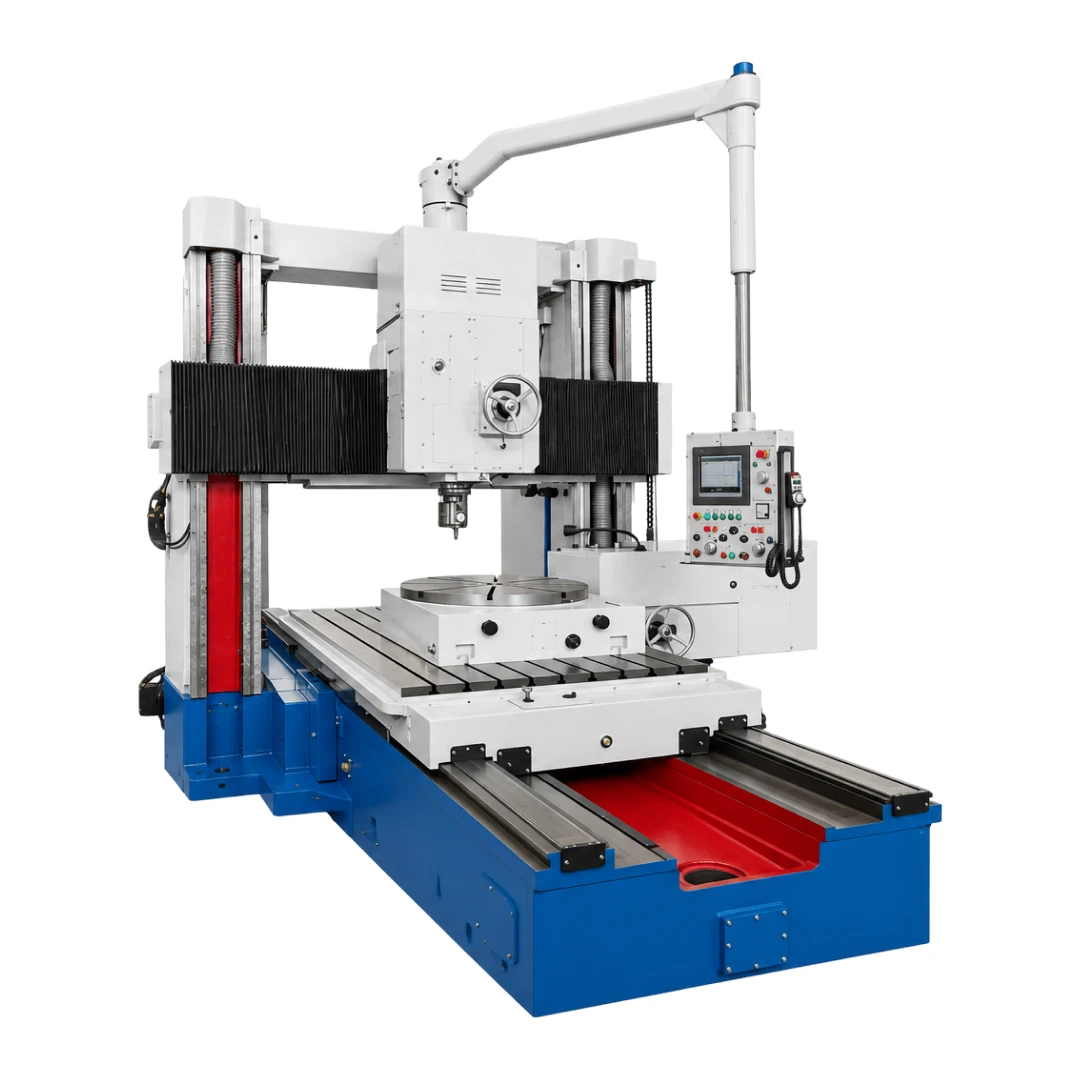

Станок ЧПУ координатно-расточный двухстоечный 2E470
Станок двухстоечный тяжелый координатно-расточный 2Е470 особо высокой точности предназначен для обработки точных и точно расположенных отверстий в различных тяжелых корпусных деталях, точного фрезерования плоскостей, разметки и ряда других особо точных работ.
Характеристики
|
Рабочая зона (Х x Y), мм
|
1400 х 2240 |
|
Наибольшее перемещение стола продольно (X), мм
|
2000 |
|
Наибольшее поперечное перемещение вертикальной шпиндельной головки (Y), мм
|
1400 |
|
Наибольшее вертикальное перемещение горизонтальной шпиндельной головки (W), мм
|
920 |
|
Наибольшее вертикальное перемещение пиноли шпинделя (Z), мм
|
360 |
|
Наибольшее горизонтальное перемещение пиноли шпинделя (V), мм
|
360 |
|
Наибольшее вертикальное перемещение траверсы, мм
|
900 |
|
Наименьшее и наибольшее расстояние от торца шпинделя до стола, мм
|
170 / 1400 |
|
Наибольшая масса обрабатываемого изделия, кг
|
2500 |
|
Расстояние между стойками в свету (просвет), мм
|
2000 |
|
Наименьшее и наибольшее расстояние от оси горизонтального шпинделя до стола, мм
|
80 / 1000 |
|
Наибольший длина расточки за одну установку шпинделной бабки, мм
|
320 |
