Агрегат контрольного типа, позволяющий производить технологические операции по фрезерованию с высоким уровнем точности.
Характеристики
Рабочая зона (Х x Y), мм
—
400 х 1600
Наибольшее перемещение стола продольно (X), мм
—
2000
Наибольшее поперечное перемещение вертикальной шпиндельной головки (Y), мм
—
1400
Наибольшее вертикальное перемещение горизонтальной шпиндельной головки (W), мм
—
920
Наибольшее вертикальное перемещение пиноли шпинделя (Z), мм
—
360
Наибольшее горизонтальное перемещение пиноли шпинделя (V), мм
—
360

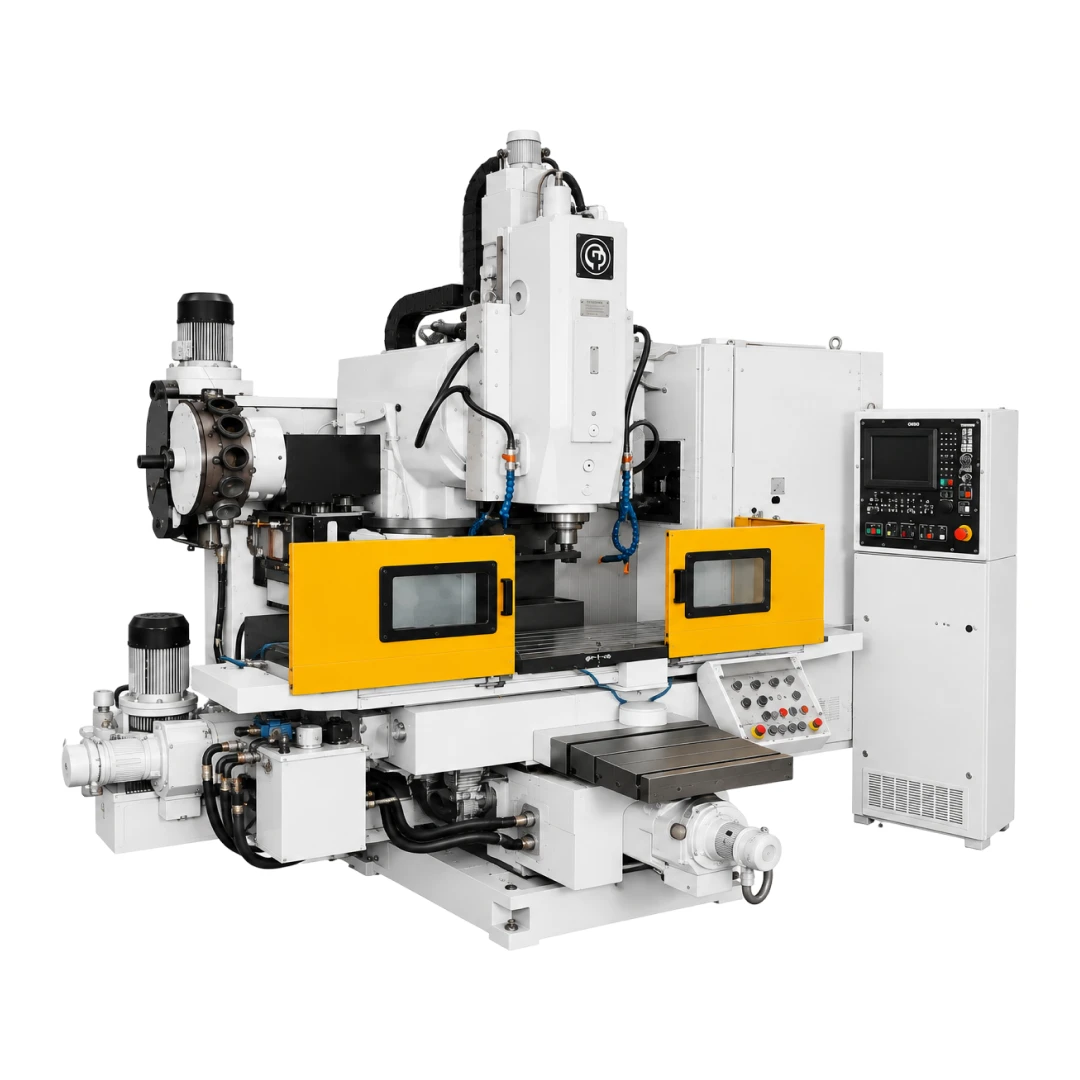

Фрезерный станок ГФ 2171 ЧПУ
Агрегат контрольного типа, позволяющий производить технологические операции по фрезерованию с высоким уровнем точности.
Характеристики
|
Рабочая зона (Х x Y), мм
|
400 х 1600 |
|
Наибольшее перемещение стола продольно (X), мм
|
2000 |
|
Наибольшее поперечное перемещение вертикальной шпиндельной головки (Y), мм
|
1400 |
|
Наибольшее вертикальное перемещение горизонтальной шпиндельной головки (W), мм
|
920 |
|
Наибольшее вертикальное перемещение пиноли шпинделя (Z), мм
|
360 |
|
Наибольшее горизонтальное перемещение пиноли шпинделя (V), мм
|
360 |
|
Наибольшее вертикальное перемещение траверсы, мм
|
900 |
|
Наименьшее и наибольшее расстояние от торца шпинделя до стола, мм
|
170 / 1400 |
|
Наибольшая масса обрабатываемого изделия, кг
|
2500 |
|
Фрезерная обработка валов больших размеров
|
диаметром 100 мм и длиной 4000 мм, диаметром 150 мм и длиной 4100 мм, диаметром 300 мм и длиной 2990 мм |
|
Максимальная нагрузка на стол (по центру), кг
|
850 х 250 х 380 |
|
Расстояние между стойками в свету (просвет), мм
|
2000 |
